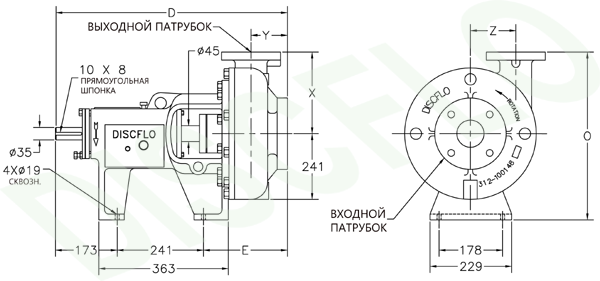

Дисковый насос DISCFLO, модель 254 мм., без двигателя.
Габаритные чертежи моделей, в исполнениях не указанных в данном разделе, могут быть предоставлены на основании оформленного
запроса.
С принципами маркировки насосов DISCFLO можно ознакомиться здесь
Все размеры +- 3 мм.
| Номер модели | Диаметр входного патрубка, мм |
Диаметр выходного патрубка, мм |
Разм. "D" | Разм. "E" | Разм. "O" | Разм. "X" | Разм. "Y" | Разм. "Z" | ||||||||
| 80 X 50 X 254 | DN 80 | DN 50 | 647 | 233 | 470 | 229 | 102 | 127 |

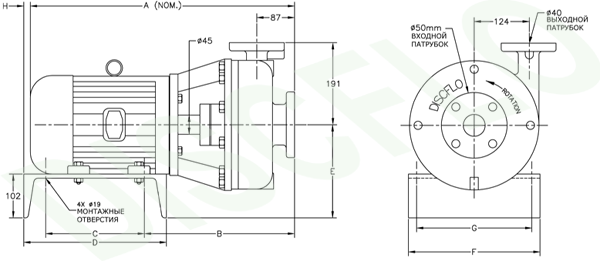

Дисковый насос DISCFLO, модель 254 мм., непосредственное соединение с двигателем (close coupled design).
| Тип мотора по IEC | Разм. "A" | Разм. "B" | Разм. "C" | Разм. "D" | Разм. "E" | Разм. "F" | Разм. "G" | Разм. "H" | ||||||||
| 90L | 573 | 351 | 241 | 330 | 192 | 254 | 216 | 58 | ||||||||
| 100L | 601 | 383 | 241 | 330 | 202 | 305 | 254 | 38 | ||||||||
| 112M | 604 | 383 | 241 | 330 | 214 | 305 | 254 | 13 | ||||||||
| 132 | 724 | 338 | 254 | 330 | 235 | 356 | 279 | |||||||||
| 160M | 818 | 357 | 254 | 330 | 262 | 356 | 279 | |||||||||
| 160L | 842 | 354 | 381 | 457 | 262 | 356 | 279 | |||||||||
| 180M | 920 | 351 | 381 | 457 | 282 | 356 | 279 |

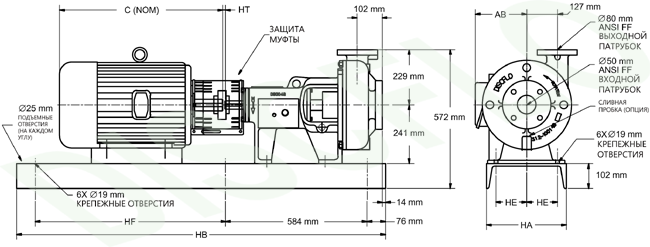

Дисковый насос DISCFLO, модель 254 мм., прямое соединение с двигателем (direct coupled design).
| Тип мотора по IEC | Разм. "HB" | Разм. "HF" | Разм. "HT" | Разм. "HT" | Разм. "C" | Разм. "AB" | Разм. "HA" | Разм. "HE" | ||||||||
| 90L | 1321 | 584 | 13 | 130 | 320 | 212 | 330 | 70 | ||||||||
| 100L | 1321 | 584 | 13 | 130 | 359 | 236 | 330 | 80 | ||||||||
| 112M | 1321 | 584 | 13 | 130 | 361 | 258 | 330 | 95 | ||||||||
| 132 | 1321 | 584 | 13 | 130 | 447 | 296 | 330 | 108 | ||||||||
| 160M | 1321 | 584 | 13 | 130 | 603 | 369 | 330 | 127 | ||||||||
| 160L | 1524 | 787 | 13 | 130 | 644 | 369 | 330 | 127 | ||||||||
| 180M | 1524 | 787 | 13 | 130 | 680 | 404 | 330 | 140 | ||||||||
| 180L | 1524 | 787 | 13 | 130 | 701 | 404 | 330 | 140 | ||||||||
| 200ML | 1575 | 838 | 13 | 130 | 773 | 497 | 457 | 159 | ||||||||
| 225SM | 1575 | 838 | 13 | 130 | 835 | 542 | 457 | 203 |
