Габаритные чертежи специальных исполнений Дисковых насосов DISCFLO.
Габаритные чертежи моделей, не указанных в данном разделе, могут быть предоставлены на основании оформленного
запроса.
С принципами маркировки насосов DISCFLO можно ознакомиться здесь
Все размеры +- 3 мм.

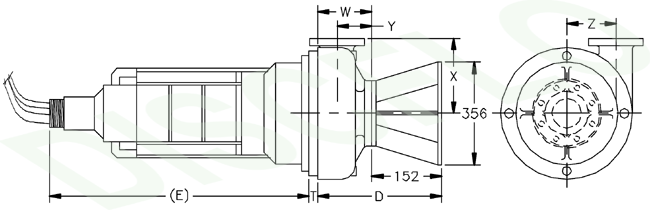

Дисковый насос DISCFLO, модель 305 мм., в погружном исполнении.
Номер модели | Диаметр входного патрубка, мм |
Диаметр выходного патрубка, мм |
Разм. "D" |
Разм. "W" |
Разм. "X" |
Разм. "Y" |
Разм. "Z" |
|||||||
100 X 50 X 305 | DN 100 | DN 50 | 315 | 163 | 241 | 112 | 146 | |||||||
100 X 80 X 305 | DN 100 | DN 80 | 343 | 191 | 241 | 127 | 132 | |||||||
150 X 100 X 305 | DN 150 | DN 100 | 373 | 221 | 270 | 145 | 121 |
Тип двигателя | Разм. "E" | Разм. "T" | ||
140TY | 584 | 25 | ||
180TY | 620 | 36 | ||
210TY | 765 | 28 | ||
250TY | 620 | 36 | ||
320TY | 960 | 22 |

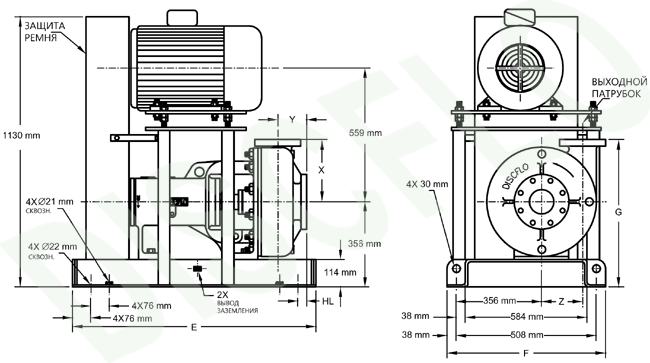

Дисковый насос DISCFLO, модель 356 мм., в исполнении c клиноременным приводом. Расположение двигателя над насосом (over / under design).
Номер модели | Диаметр входного патрубка, мм |
Диаметр выходного патрубка, мм |
Разм. "E" |
Разм. "F" |
Разм. "G" |
Разм. "HL" |
Разм. "Y" |
Разм. "X" |
Разм. "Z" |
|||||||||
100 X 50 X 356 | DN 100 | DN 50 | 1016 | 660 | 615 | 38 | 260 | 105 | 171 | |||||||||
100 X 80 X 356 | DN 100 | DN 80 | 1016 | 660 | 615 | 35 | 260 | 121 | 171 | |||||||||
150 X 100 X 356 | DN 150 | DN 100 | 1016 | 660 | 635 | 56 | 279 | 133 | 156 | |||||||||
200 X 150 X 356 | DN 200 | DN 150 | 1092 | 762 | 648 | 51 | 292 | 171 | 156 |

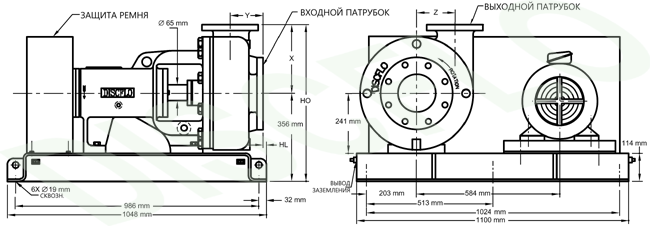

Дисковый насос DISCFLO, модель 356 мм., в исполнении с клиноременным приводом. Расположение двигателя сбоку от насоса (side by side design).
Номер модели | Диаметр входного патрубка, мм |
Диаметр выходного патрубка, мм |
Разм. "HL" |
Разм. "HO" |
Разм. "X" |
Разм. "Y" |
Разм. "Z" |
|||||||
100 X 50 X 356 | DN 100 | DN 50 | 61 | 616 | 260 | 105 | 171 | |||||||
100 X 80 X 356 | DN 100 | DN 80 | 28 | 617 | 262 | 121 | 171 | |||||||
150 X 100 X 356 | DN 150 | DN 100 | 3 | 635 | 279 | 133 | 156 | |||||||
200 X 150 X 356 | DN 200 | DN 150 | 61 | 648 | 292 | 171 | 156 |
