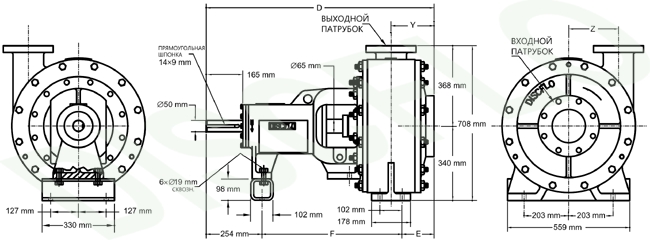

Дисковый насос DISCFLO, модель 508 мм., без двигателя.
| Номер модели | Диаметр входного патрубка, мм |
Диаметр выходного патрубка, мм |
Разм. "Y" | Разм. "D" | Разм. "E" | Разм. "F" | Разм. "Z" | |||||||
| 150 X 80 X 508 | DN 150 | DN 80 | 172 | 964 | 121 | 654 | 243 | |||||||
| 200 X 100 X 508 | DN 200 | DN 100 | 197 | 1041 | 142 | 641 | 229 | |||||||
| 250 X 200 X 508 | DN 250 | DN 200 | 200 | 1093 | 149 | 676 | 184 |
Габаритные чертежи моделей, в исполнениях не указанных в данном разделе, могут быть предоставлены на основании оформленного
запроса.
С принципами маркировки насосов DISCFLO можно ознакомиться здесь
Все размеры +- 3 мм.
